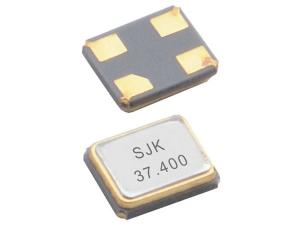

Миниатюрные и ультралёгкие кварцевые стабилизаторы частоты, изготовленные по технологии поверхностного монтажа отличаются такими преимуществами как: широкий диапазон частот на выходе (от 24 МГц до 54 МГц), высокая точность и надёжность работы. Представленные кварцевые блоки широко применяются в различных устройствах мобильной и другой беспроводной связи.
Особенности
1. Минимальный размер кварцевого блока.
2. Высокая точность и частотная устойчивость.
3. Максимальная экологическая безопасность.
4. Автоматическая фиксация и пайка волной припоя.
5. Соответствие стандартам RoHS и Pb-Free.
| Модель | Кварцевый резонатор 1612 SMD, серия 7Y |
| Диапазон частот | 24~54 МГц |
| Допустимое отклонение частоты (при температуре 25 ℃ ) |
±10ppm, ±20ppm или иные параметры по согласованию |
| Стабильность частоты при высоких температурах | ±10ppm, ±20ppm или иные параметры по согласованию |
| Диапазон рабочих температур | -20~+70℃ или иные по согласованию |
| Диапазон температур хранения | -55~+125℃ или иные по согласованию |
| Диапазон уровней сигнала | 1~200 мкВт (стандартно 50 мкВт) |
| Ёмкость нагрузки | 8 пФ , 10 пФ или иные по согласованию |
| Эквивалентное последовательное сопротивление (ESR) | 80 /100 Ом |
| Шунтирующая ёмкость | Макс. 3 пФ |
| Порядок колебаний | Основная частота |
| Скорость износа (при температуре 25℃) | Макс. ±3 ppm/ год |

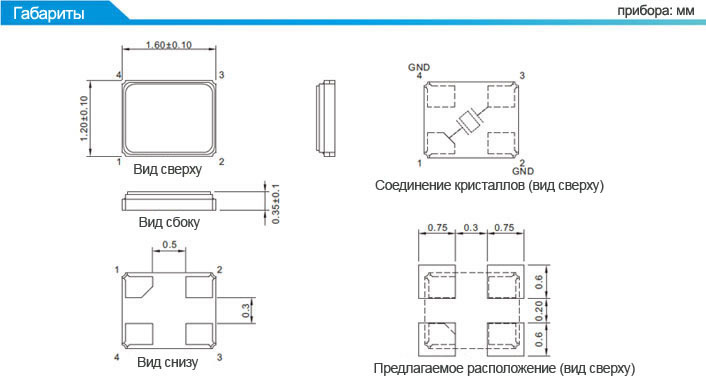

| Габариты оборудования (Д × Ш × В) | 1.6×1.2×0.35 (мм) |
