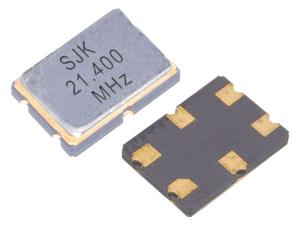

Монолитный кристаллический фильтр SMD 7050

Монолитные фильтры на кристаллической пластине разработаны по технологии поверхностного монтажа. Габариты изделия в керамическом корпусе составляют 7×5×1.30 мм. Фильтры поддерживают широкий диапазон частот от 20 МГц до 90 МГц, благодаря чему они получили широкое распространение в радиоаппаратуре, а также различных устройствах мобильной связи.

Особенности
1. Компактные размеры корпуса: 7.0×5.0×1.3 мм.
2. Превосходная термостойкость и ударопрочность.
3. Эффективное ослабление напряжения.
4. Допускают автоматический захват и установку, а также пайку оплавлением припоя.
5. Соответствие стандартам RoHS и Pb-Free.

Электротехнические характеристики
Модель Монолитный кристаллический фильтр SMD 7050, серия CF
Диапазон частот 20~90 МГц
Порядок колебаний Основная частота
Полюсы 2 /3 /4
Ширина полосы пропускания Мин. ±3.75 кГц / 3 дБ или иные параметры по согласованию
(при 21 , 4 МГц)
Ширина полосы задерживания Макс. ±25 кГц /40 дБ или иные параметры по согласованию
(при 21 , 4 МГц)
Пульсация Макс. 1.0 дБ или иные параметры по согласованию
(при 21 , 4 МГц)
Вносимые потери Макс. 2.0 дБ или иные параметры по согласованию
(при 21 , 4 МГц)
Стандартное ослабление сигнала Мин. 70 дБ или иные параметры по согласованию
(при 21 , 4 МГц)
Диапазон температур хранения -40~+85℃
Диапазон рабочих температур -20~+70℃

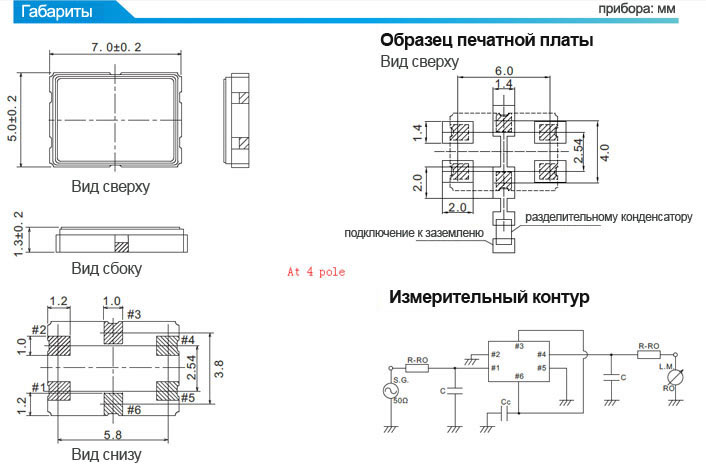

Габариты (Д×Ш×В) 7.0×5.0×1.30 (мм)
№ контакта Подключение
#1 Вход
#2 Вывод питания GND
#3 Соединение с контактом №6
#4 Выход
#5 Вывод питания GND
#6 Соединение с контактом №3
