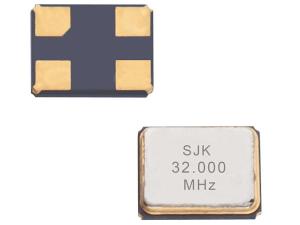

Кварцевые генераторы серии 2520 SMD TCXO/VC-TCXO характеризуются поддержкой низкого напряжения и низким уровнем фазового шума, а также высокой надёжностью, производительностью и функцией контроля напряжения. Данные характеристики обеспечивают пригодность устройства для использования в оборудовании мобильной связи, а также в переносных устройствах и устройствах беспроводной передачи данных.
Особенности
1. Сверхкомпактные размеры: 2.5×2.0×0.8 мм.
2. Высокая термостойкость: ±0.5ppm ~ ±2.0ppm.
3. Поддержка низкого напряжения: 1.8В − 3.3В.
4. Функция контроля напряжения.
5. Низкий уровень фазового шума и высокая точность.
6. Широкий диапазон рабочих частот: 13 − 52 МГц.
7. Соответствие стандартам RoHS и Pb-Free.
| Модель | Перенастраиваемый термокомпенсированный кварцевый генератор 2520 SMD TCXO / VC - TCXO | |
| Выходные параметры | Сжатая синусоида | |
| Выходная нагрузка | 10 к Ом / 10 пФ | |
| Режим генератора | Основная частота | |
| Диапазон частот | 13~52 МГц | |
| Напряжение питания | 1.8В ~3.3В | |
| Выходное напряжение (по сжатой синусоиде) | 0.8 Vp-p (мин.) | |
| Стабильность частоты | против температуры (-30~+85℃) | ±0.5 /±2.0 ppm |
| против перегрузки (перепады нагрузки 10% ) | ±0.2 ppm (макс) | |
| против напряжения питания (при стандартных значениях Vcc (±0.1В) | ±0.2 ppm (макс) | |
| Допустимое отклонение частоты | при температуре 25℃ после двух перетоков по термопарам Typ. , расположенных на штифте автоматического регулирования частот | ±2.5 ppm (макс) |
| Девиация частоты | ±0. 1 ppm / ℃ (стандарт); ±0.5 ppm / ℃ (макс.) | |
| Диапазон температур хранения | -55~+125℃ | |
| Диапазон автоматического регулирования частот (AFC) | От ±7 до ±16 ppm (1.4В ±1В) | |
| Ток питания | 2.0 мА (макс.) | |
| Время запуска | 5 мсек (макс.) | |
| Гармоники | -5 дБн (макс.) | |
| Фазовый шум при смещении частоты на 1 кГц | -130 дБн/Гц | |
| Скорость износа ( при температуре 25℃ ) | ±1ppm/ год (макс.) | |

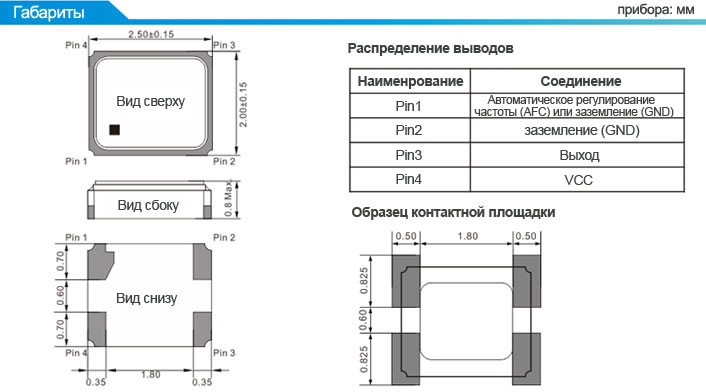

| Габариты прибора (Д×Ш×В) | 2.5×2.0×0.8 (мм) | |
