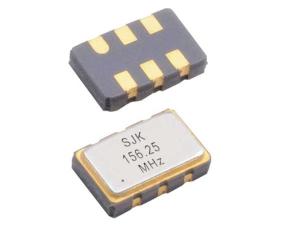

Кварцевый генератор с дифференциальными выходами управляемый напряжением 5032 SMD VCXO

Данная серия кварцевых генераторов, управляемых напряжением, оснащена дифференциальными выходами LVDS/LVPECL, а также характеризуется большим диапазоном рабочих частот: от 50 до 200 МГц. Благодаря низкому уровню фазового шума и малому джиттеру они получили широкое распространение в сетях SDH /SONET, Ethernet, а также телекоммуникационном оборудовании, радиоаппаратуре, DVD-проигрывателях, серверных станциях и т.д.

Особенности
1. Сверхкомпактные размеры: 5.0×3.2×1.2 мм.
2. Дифференциальные выходы LVDS/LVPECL.
3. Широкий диапазон рабочих частот: 50 − 200 МГц.
4. Три режима работы.
5. Высокая линейность.
6. Низкий уровень фазового шума и малый джиттер.
7. Функция контроля напряжения.
8. Соответствие стандартам RoHS и Pb-Free.

Электротехнические характеристики
Модель Кварцевый генератор с дифференциальными выходами управляемый напряжением 5032 SMD VCXO
Режим генератора Основная частота
Выходной уровень LVPECL LVDS
Выходная нагрузка От 50 Ом до VDD-2V 100 Ом
Диапазон частот 50~200 МГц 50~200 МГц
Напряжение питания (VDD) 3.3В
Диапазон рабочих температур -20~+70℃ или иные параметры по согласованию
Диапазон температур хранения -55~+125℃ или иные параметры по согласованию
Время нарастания (Tr) / спада (Tf) 1 нсек (макс.) 1 нсек (макс.)
Ток питания Основная частота : 80 мA Основная частота : 80 мA
Симметрия 45~55%
Время запуска 10 мсек (макс.)
Интервал захвата частоты (APR) ±50 ppm (мин.) или иные параметры по согласованию
Номинальное управляющее напряжение 0.5 VDD
Диапазон управляющих напряжений 0~VDD
Линейность 10% (макс.)
Фазовое дрожание (джиттер 12 кГц ~ 20 МГц) 1 псек (макс.)

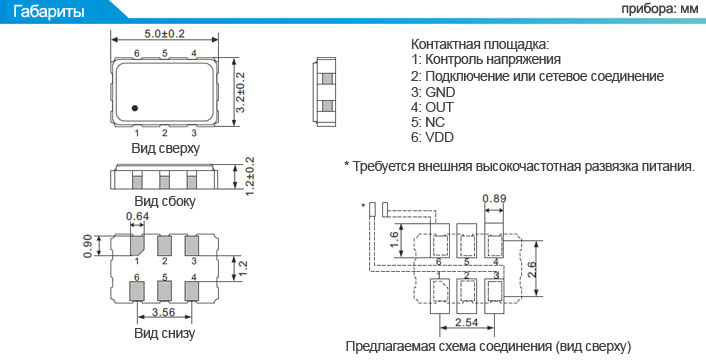

Габариты (Д×Ш×В) 5.0×3.2×1.20 (мм)
