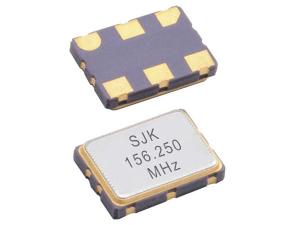

Кварцевый генератор с дифференциальными выходами управляемый напряжением 7050 SMD VCXO

Серия кварцевых генераторов 7050 SMD VCXO, управляемых напряжением, оснащена дифференциальными выходами LVDS/LVPECL. Кроме того, представленные осцилляторы характеризуются широким диапазоном рабочих частот (50 − 700 МГц), низким уровнем фазового шума и малым джиттером. Это обеспечивает их широкую популярность в сетях SDH /SONET, Ethernet, а также телекоммуникационном оборудовании, радиоаппаратуре, DVD-проигрывателях и серверных станциях.

Особенности
1. Сверхкомпактные размеры: 7.0×5.0×1.3 мм.
2. Дифференциальные выходы LVDS/LVPECL.
3. Широкий диапазон рабочих частот: 50 − 700 МГц.
4. Три режима работы.
5. Высокая линейность.
6. Низкий уровень фазового шума и малый джиттер.
7. Фазовая автоподстройка и умножитель частоты.
8. Соответствие стандартам RoHS и Pb-Free.

Электротехнические характеристики
Модель Кварцевый генератор с дифференциальными выходами управляемый напряжением 7050 SMD VCXO
Режим генератора Основная частота / фазовая автоподстройка частоты / умножитель частоты
Выходной уровень LVPECL LVDS
Выходная нагрузка От 50 Ом до VDD -2В 100 Ом
Диапазон частот 50~200 МГц (основная частота)
60~700 МГц (фазовая автоподстройка частоты)
50~200 МГц (основная частота)
60~700 МГц (фазовая автоподстройка частоты)
200~700 МГц (умножитель частоты)
Напряжение питания (VDD) 3.3В
Диапазон рабочих температур -20~+70℃ или иные параметры по согласованию
Диапазон температур хранения -55~+125℃ или иные параметры по согласованию
Время нарастания (Tr) / спада (Tf) 1 нсек (макс.) 1 нсек (макс.)
Ток питания Основная частота : 80 мА
Фазовая автоподстройка частоты: 99 мА
Основная частота : 80 мА
Фазовая автоподстройка частоты : 99 мА
Умножитель частоты : 80 мА
Симметрия 45~55%
Время запуска 10 мсек (макс.)
Интервал захвата частоты (APR) Мин. ±50 ppm (или иные параметры по согласованию)
Номинальное управляющее напряжение 0, 5 VDD
Диапазон управляющих напряжений 0~VDD
Линейность 10% (макс.)
Фазовое дрожание (джиттер 12 кГц ~ 20 МГц) 1 псек (макс.)

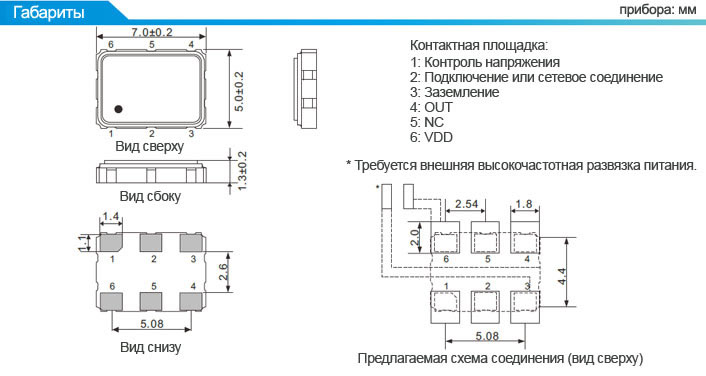

Габариты (Д×Ш×В) 7.0×5.0×1.30 (мм)
